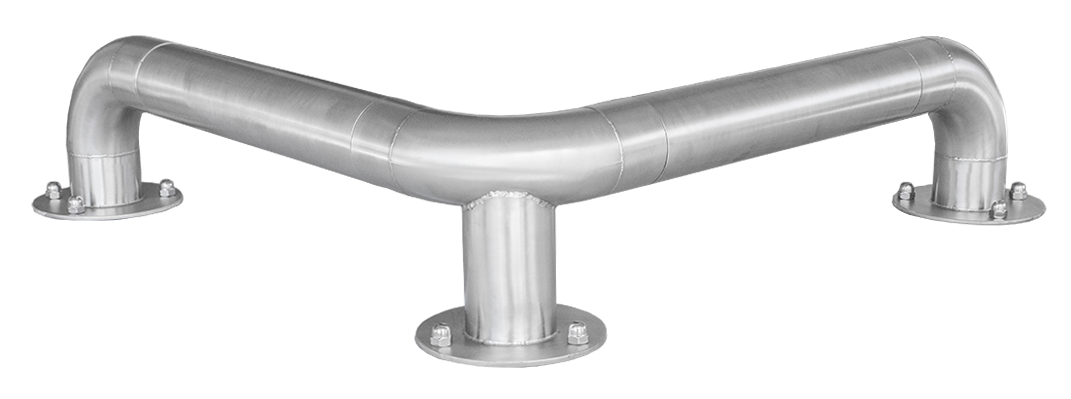

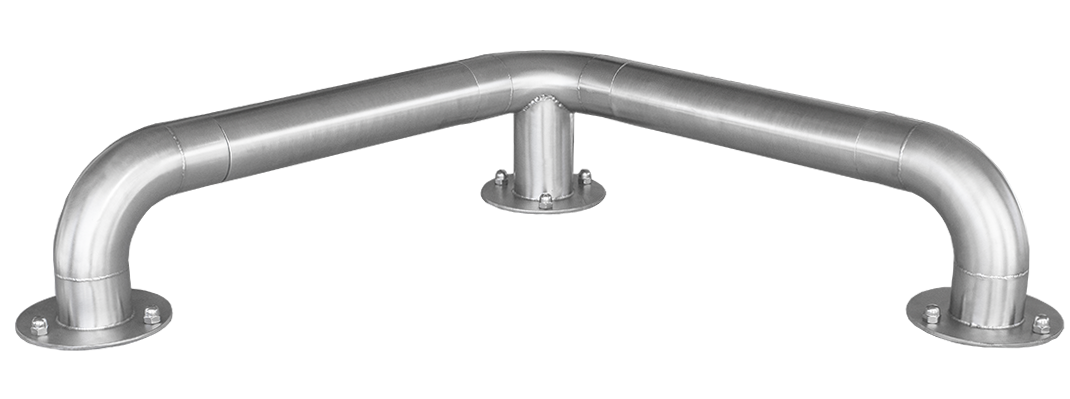

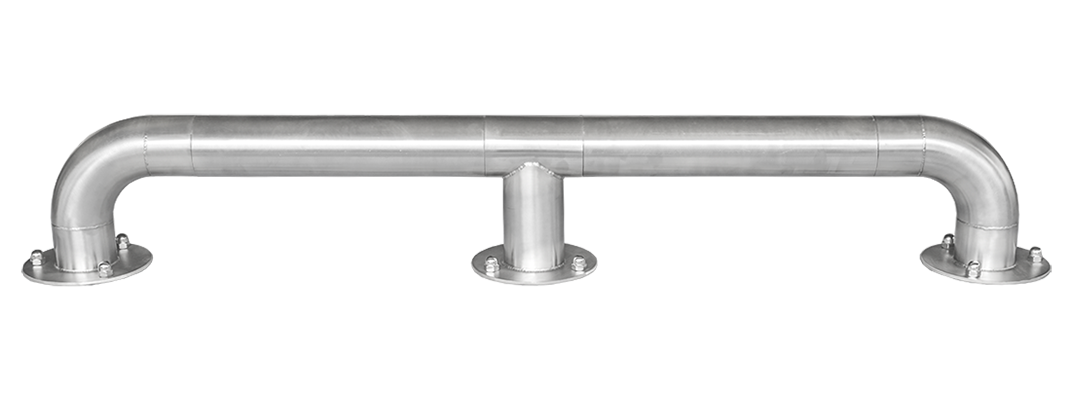

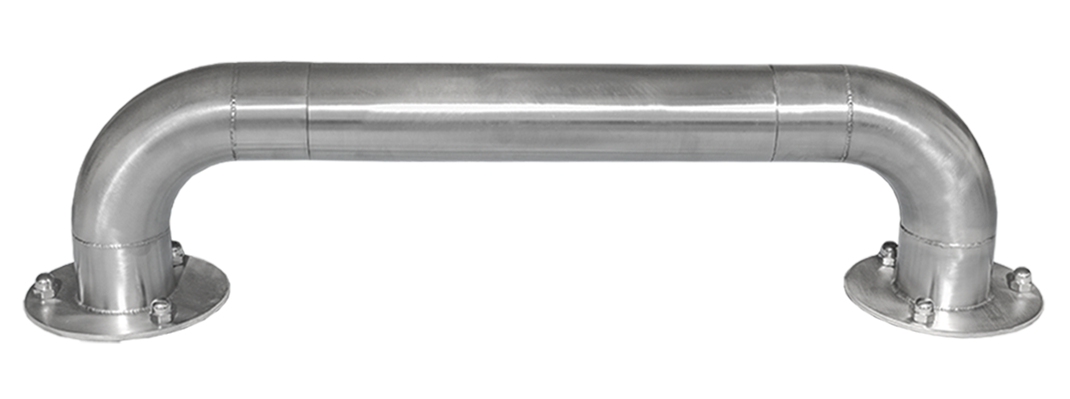

Linea Rock
Moduli
Art. 27

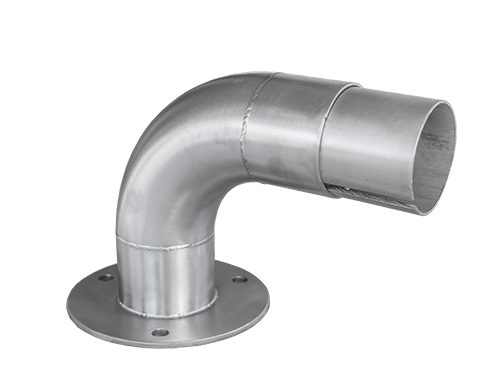

Finale sx/dx
- Materiale: AISI 304 - Tubo: ø (76 x 2) mm - Altezza: 200 mm - Finitura: satinata - Piastra: ø (160 x 5) mm
Art. 28

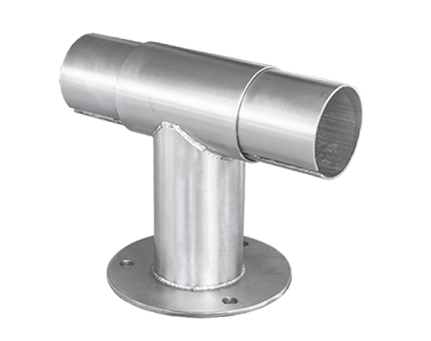

Piedino centrale
- Materiale: AISI 304 - Tubo: ø (76 x 2) mm - Altezza: 200 mm - Finitura: satinata - Piastra: ø (160 x 5) mm
Art. 29

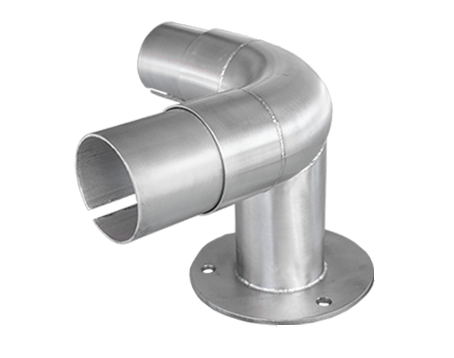

Curva int/ext
- Materiale: AISI 304 - Tubo: ø (76 x 2) mm - Altezza: 200 mm - Finitura: satinata - Piastra: ø (160 x 5) mm
Art. 27_a
Finale sx/dx
- Materiale: AISI 304 - Tubo: ø (60 x 2) mm - Altezza: 200 mm - Finitura: satinata - Piastra: ø (145 x 5) mm
Art. 28_a
Piedino centrale
- Materiale: AISI 304 - Tubo: ø (60 x 2) mm - Altezza: 200 mm - Finitura: satinata - Piastra: ø (145 x 5) mm
Art. 29_a
Curva int/ext
- Materiale: AISI 304 - Tubo: ø (60 x 2) mm - Altezza: 200 mm - Finitura: satinata - Piastra: ø (145 x 5) mm
Art. 27_b
Finale sx/dx
- Materiale: AISI 304 - Tubo: ø (52 x 1,5) mm - Altezza: 200 mm - Finitura: satinata - Piastra: ø (120 x 4) mm
Art. 28_b
Piedino centrale
- Materiale: AISI 304 - Tubo: ø (52 x 1,5) mm - Altezza: 200 mm - Finitura: satinata - Piastra: ø (120 x 4) mm
Art. 29_b
Curva int/ext
- Materiale: AISI 304 - Tubo: ø (52 x 1,5) mm - Altezza: 200 mm - Finitura: satinata - Piastra: ø (120 x 4) mm
Art. 30

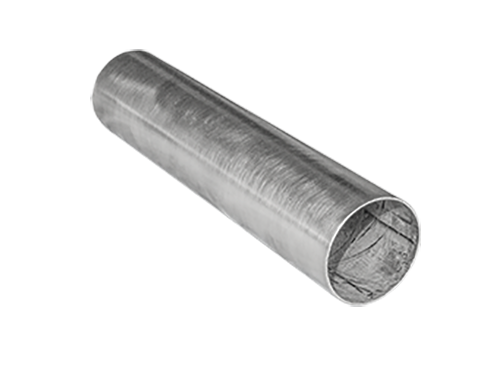

Tubo connettore
- Materiale: AISI 304 - Tubo: ø (76 x 2) mm - Lunghezza: a richiesta - Finitura: satinata
Art. 30_a
Tubo connettore
- Materiale: AISI 304 - Tubo: ø (60 x 2) mm - Lunghezza: a richiesta - Finitura: satinata
Art. 30_b
Tubo connettore
- Materiale: AISI 304 - Tubo: ø (52 x 1,5) mm - Lunghezza: a richiesta - Finitura: satinata
Assemblaggio e istallazione
- Il montaggio tra due moduli successivi ed il tubo connettore avviene attraverso il tubo di raccordo, solidale al modulo. - Il tubo connettore viene tagliato alla lunghezza ottenuta tenendo conto degli ingombri dei moduli e della lunghezza delle superfici da proteggere. - La lunghezza massima consigliata del tubo connettore è pari a 130 cm. - Il modulo viene fissato alla superficie attraverso ii sistema tassello + barra filettata + dado cieco, utilizzando i tre fori presenti sulle piastre orizzontali.
Art. 31

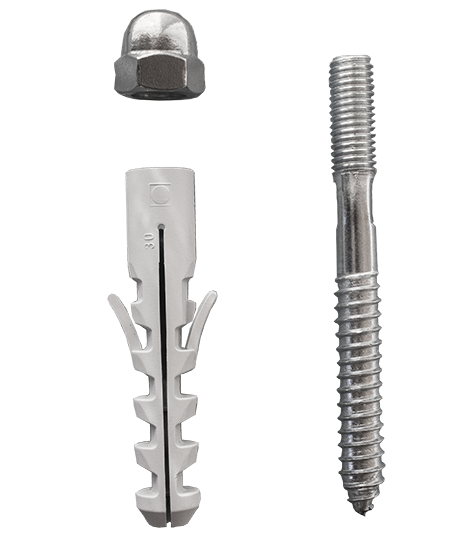

Sistema di fissaggio
- Tassello in plastica: (ø 14 x 75) mm
- Vite a doppia filettatura: M10 x 100 mm
- Dado cieco in AISI 304: M10 (UNI 5721)
