Linea Jazz
Moduli

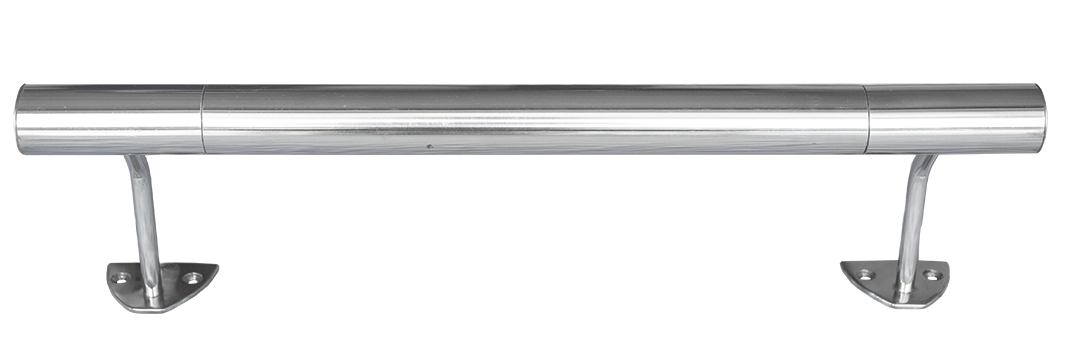

Art. 09
Finale destro
- Materiale: AISI 304 - Tubo: (ø 40 x 1,5) mm - Altezza: 170 mm - Finitura: lucida
Art. 10
Piedino centrale
- Materiale: AISI 304 - Tubo: (ø 40 x 1,5) mm - Altezza: 170 mm - Finitura: lucida
Art. 11
Finale sinistro
- Materiale: AISI 304 - Tubo: (ø 40 x 1,5) mm - Altezza: 170 mm - Finitura: lucida

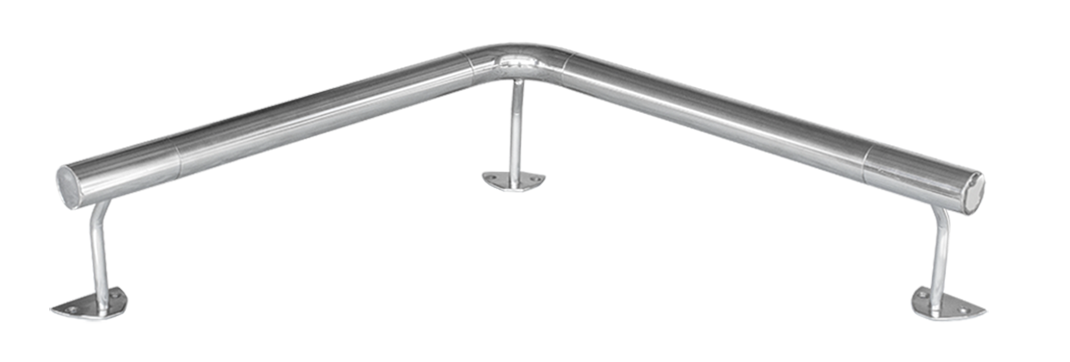

Art. 12
Curva esterna
- Materiale: AISI 304 - Tubo: (ø 40 x 1,5) mm - Altezza: 170 mm - Finitura: lucida
Art. 13
Curva interna
- Materiale: AISI 304 - Tubo: (ø 40 x 1,5) mm - Altezza: 170 mm - Finitura: lucida
Art. 14
Tubo connettore
- Materiale: AISI 304 - Tubo: (ø 40 x 1,5) mm - Lunghezza: a richiesta - Finitura: lucida
Assemblaggio e istallazione
- Il montaggio tra due moduli successivi ed il tubo connettore avviene attraverso il tubo di raccordo, solidale al modulo. - Il tubo connettore viene tagliato alla lunghezza ottenuta tenendo conto degli ingombri dei moduli e della lunghezza delle superfici da proteggere. - La lunghezza massima consigliata del tubo connettore è pari a 110 cm. - I moduli vengono fissati alla superficie attraverso il sistema tassello + vite a testa svasata piana, utilizzando i due fori svasati presenti sulle piastre orizzontali.

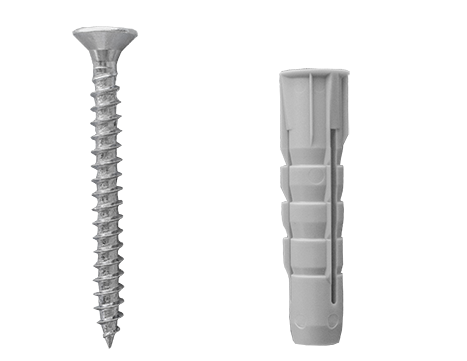

Art. 32
Sistema di fissaggio
- Vite in acciaio M6 x 80 mm - Tassello in plastica (ø 8 x 60) mm
