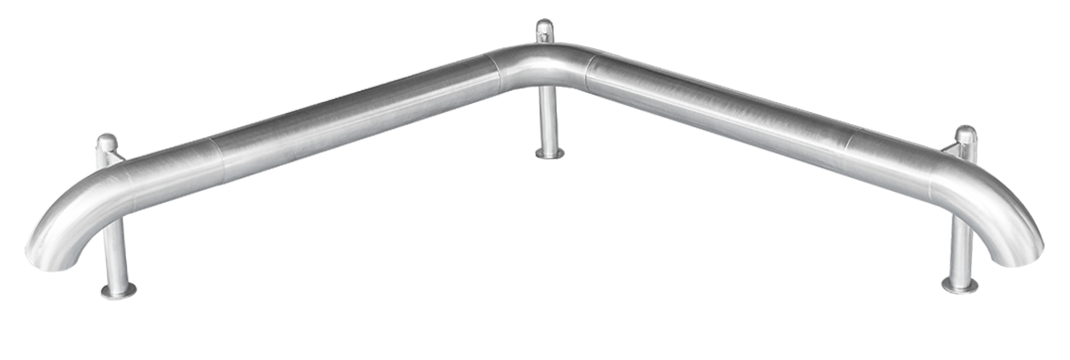

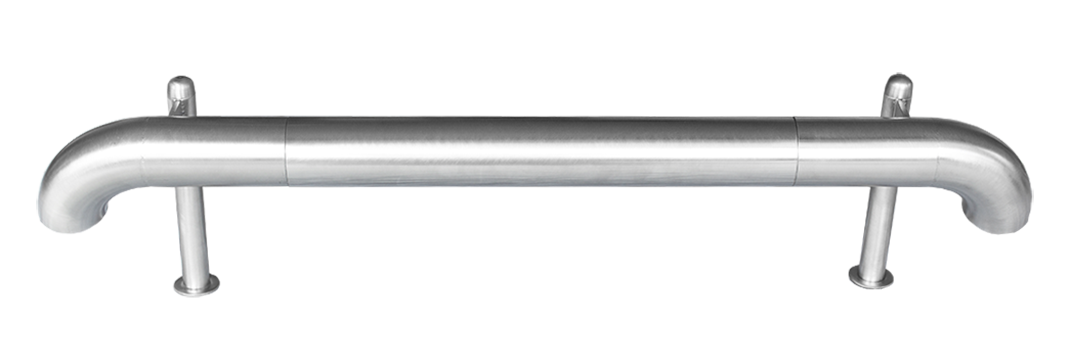

Linea Funky
Moduli

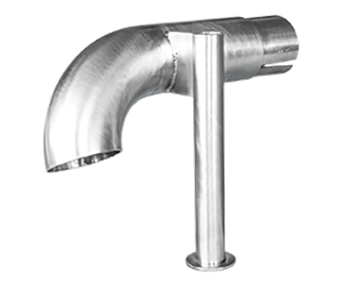

Art. 15
Finale destro
- Materiale: AISI 304 - Tubo: (ø 52 x 1,5) mm - Altezza: 170 mm - Finitura: satinata

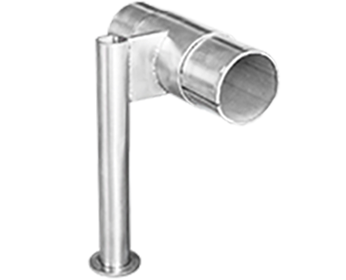

Art. 16
Piedino centrale
- Materiale: AISI 304 - Tubo: (ø 52 x 1,5) mm - Altezza: 170 mm - Finitura: satinata

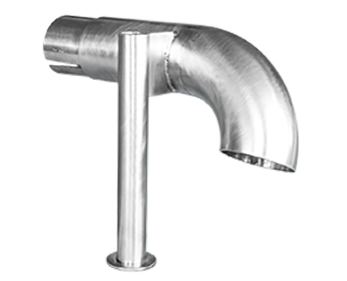

Art. 17
Finale sinistro
- Materiale: AISI 304 - Tubo: (ø 52 x 1,5) mm - Altezza: 170 mm - Finitura: satinata

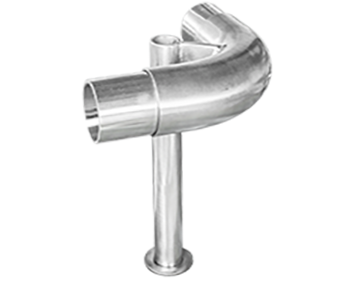

Art. 18
Curva esterna
- Materiale: AISI 304 - Tubo: (ø 52 x 1,5) mm - Altezza: 170 mm - Finitura: satinata

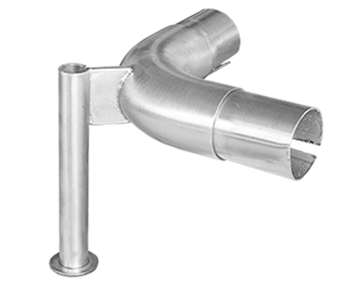

Art. 19
Curva interna
- Materiale: AISI 304 - Tubo: (ø 52 x 1,5) mm - Altezza: 170 mm - Finitura: satinata

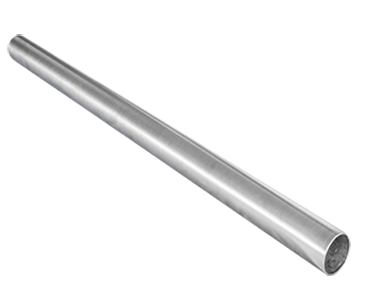

Art. 20
Tubo connettore
- Materiale: AISI 304 - Tubo: (ø 52 x 1,5) mm - Lunghezza: a richiesta - Finitura: satinata
Assemblaggio e istallazione
- Il montaggio tra due moduli successivi ed il tubo connettore avviene attraverso il tubo di raccordo, solidale al modulo. - Il tubo connettore viene tagliato alla lunghezza ottenuta tenendo conto degli ingombri dei moduli e della lunghezza delle superfici da proteggere. - La lunghezza massima consigliata del tubo connettore è pari a 130 cm. - Il modulo viene collocato alla superficie mediante il sistema barra filettata (fissata alla superficie attraverso ancorante chimico) + boccola filettata.
Art. 33
Sistema di fissaggio
- Materiale: AISI 304 - Barra filettata: (ø 14 x 300) mm - Boccola filettata: (ø 21 x 10) mm
