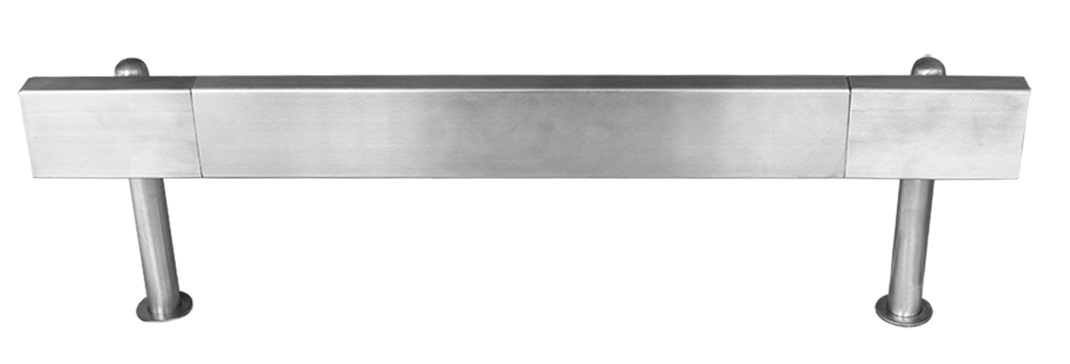

Linea Metal
Moduli

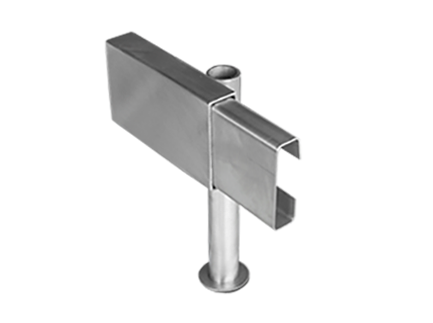

Art. 21
Finale destro
- Materiale: AISI 304 - Tubolare: (60 x 20 x 1,5) mm - Altezza: 170 mm - Finitura: satinata

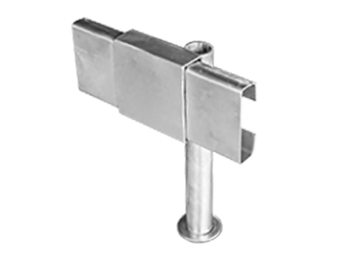

Art. 22
Piedino centrale
- Materiale: AISI 304 - Tubolare: (60 x 20 x 1,5) mm - Altezza: 170 mm - Finitura: satinata

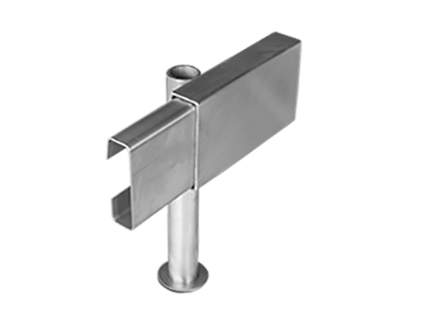

Art. 23
Finale sinistro
- Materiale: AISI 304 - Tubolare: (60 x 20 x 1,5) mm - Altezza: 170 mm - Finitura: satinata

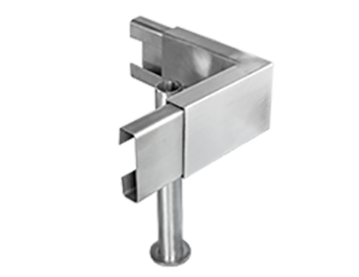

Art. 24
Curva esterna
- Materiale: AISI 304 - Tubolare: (60 x 20 x 1,5) mm - Altezza: 170 mm - Finitura: satinata

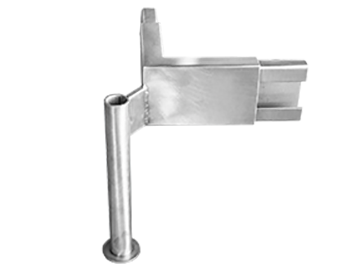

Art. 25
Curva interna
- Materiale: AISI 304 - Tubolare: (60 x 20 x 1,5) mm - Altezza: 170 mm - Finitura: satinata

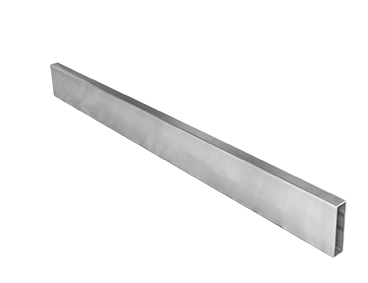

Art. 26
Tubo connettore
- Materiale: AISI 304 - Tubolare: (60 x 20 x 1,5) mm - Lunghezza: a richiesta - Finitura: satinata

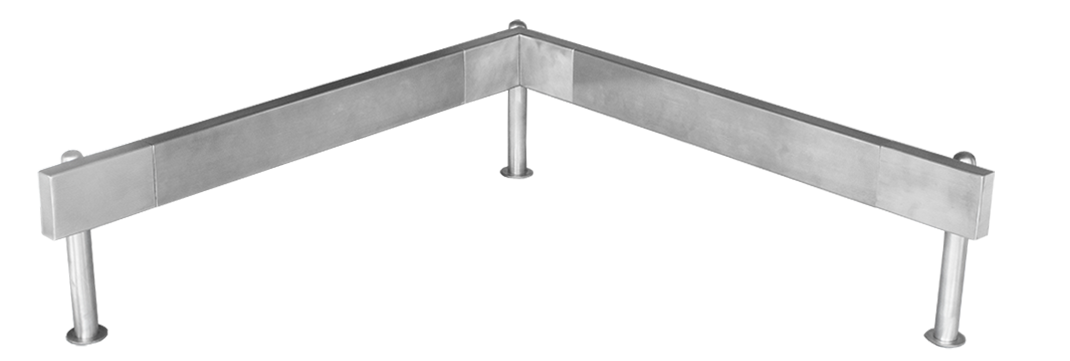

Assemblaggio e istallazione
- L'assemblaggio tra due moduli successivi ed il tubo connettore avviene attraverso i tubi di raccordo, solidali ai moduli. - Il tubo connettore viene tagliato alla lunghezza ottenuta tenendo conto degli ingombri dei moduli e della lunghezza delle superfici da proteggere. - La lunghezza massima consigliata del tubo connettore è pari a 130 cm. - Il modulo viene collocato alla superficie mediante il sistema barra filettata (fissata alla superficie attraverso ancorante chimico) + boccola filettata.

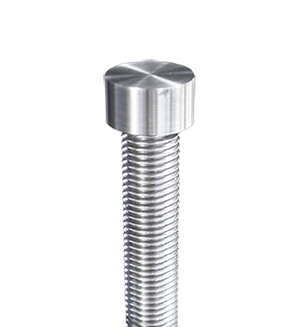

Art. 33
Sistema di fissaggio
- Materiale: AISI 304 - Barra filettata: (ø 14 x 300) mm - Boccola filettata: (ø 21 x 10) mm
